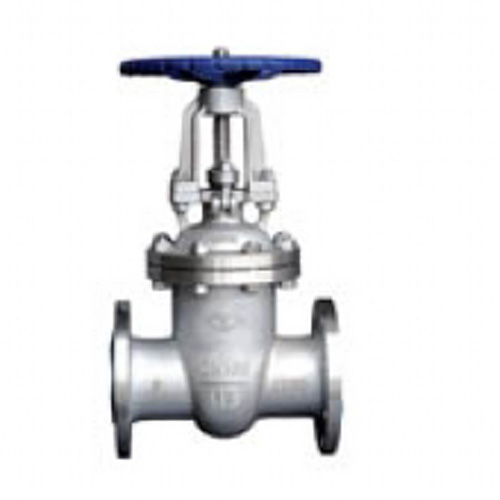

閘閥基礎知識與工作原理概述
閘閥基礎知識與工作原理概述
閘閥作為流體控制領域***基礎的閥門類型之一，憑借其獨特的啟閉方式和可靠的性能表現，廣泛應用于石油、化工、電力、供水等工業場景。洛陽遠大閥門從城市供水管網到煉油廠高溫管道，從深海油氣開采到氫能輸送系統，閘閥通過精確控制介質通斷，成為保障工業流程安全運行的核心設備。
一、閘閥的構造解析：核心部件協同工作
閘閥主要由閥體、閘板、閥桿、閥蓋、密封裝置及驅動裝置六大部件構成，各組件通過精密配合實現流體控制功能。
1. 閥體
作為閘閥的主體結構，閥體通常采用鑄造或鍛造工藝成型。常見材質包括碳鋼（WCB、A105）、不銹鋼（304、316L）、合金鋼（WC9、F91）及低溫鋼（LCB）等。閥體內部設計有流道和閥座，其流道形狀直接影響流體阻力特性。全通徑閘閥的流道直徑與管道內徑一致，可***大限度減少壓降；縮徑閘閥則通過減小流道直徑降低成本，但會增加局部阻力。
2. 閘板
閘板是控制介質通斷的關鍵部件，根據結構可分為楔式和平行式兩大類。楔式閘板通過楔形角度（通常為2°-5°）實現自密封，在高壓工況下密封性能優異；平行式閘板則依靠彈簧或波紋管補償實現密封，更適用于低壓大口徑場景。閘板密封面常堆焊硬質合金（如Stellite6）或噴涂陶瓷涂層，硬度可達HRC58-62，顯著提升耐磨性和抗沖刷能力。
3. 閥桿
閥桿通過螺紋或梯形螺紋與閘板連接，將驅動裝置的旋轉運動轉化為閘板的直線運動。為防止介質泄漏，閥桿采用倒密封設計，即在閥桿底部設置O型圈或填料函。在核電站等高安全要求場景，閥桿表面會進行鍍鎳磷處理，使表面粗糙度降至Ra0.2μm以下，降低摩擦系數并提升耐腐蝕性。
4. 密封裝置
閘閥的密封體系包含閥體與閥蓋間的靜密封、閥桿處的動密封以及閘板與閥座間的介質密封。靜密封通常采用金屬環墊或纏繞墊片，可承受高壓和高溫；動密封則依賴填料函或波紋管結構，其中波紋管密封因無泄漏風險，廣泛應用于氫氣、液化天然氣等易燃易爆介質管道。
二、工作原理：線性運動實現精準控制
閘閥的啟閉過程通過閘板的垂直升降完成，其工作原理可分解為三個階段：
1. 開啟階段
當驅動裝置（手動輪、氣動執行器或電動裝置）帶動閥桿旋轉時，閘板在螺紋傳動作用下向上移動。隨著閘板與閥座分離，流體通道逐漸打開。全通徑閘閥在全開狀態下，閘板完全隱藏于閥體上部腔室，介質可無阻礙通過，此時壓降接近零。
2. 截斷階段
關閉過程中，閘板向下運動直至與閥座接觸。楔式閘板通過楔形角度產生附加密封力，使密封面壓緊力隨介質壓力升高而增大，形成自緊密封效應；平行式閘板則依靠彈簧或介質壓力推動閘板壓緊閥座。在某煉油廠常減壓裝置中，DN600的WC9閘閥在6.4MPa壓力下，閘板與閥座接觸應力達200MPa，確保重油介質零泄漏。
3. 密封維持
閘閥關閉后，密封性能取決于閘板與閥座的加工精度和材料配對?，F(xiàn)代閘閥采用數控研磨技術，使密封面粗糙度降至Ra0.1μm以下，配合硬度差設計（如閘板硬度高于閥座10-15HRC），在磨損過程中自動形成補償層，延長密封壽命。在海水淡化項目中，雙相不銹鋼（2205）閘閥通過優化成分設計，在氯離子含量2000ppm的環境中連續運行5年未出現點蝕。
三、性能特性：優勢與局限并存
閘閥的核心優勢體現在三個方面：
- 流體阻力?。喝_時介質流動阻力接近直管段，壓降僅為截止閥的1/5-1/10。
- 密封可靠：金屬密封閘閥可承受Class2500級高壓，適用于蒸汽、燃氣等高風險介質。
- 適用范圍廣：從-196℃低溫到650℃高溫，從真空到45MPa高壓，通過材料選型均可實現適配。
然而，閘閥也存在固有局限：
- 啟閉時間長：閘板需完成全程升降才能實現狀態切換，響應速度慢于球閥和蝶閥。
- 結構高度大：相同口徑下，閘閥高度通常是球閥的2-3倍，在空間受限場景應用受限。
- 介質流向***：部分閘閥要求單向安裝，需根據介質流動方向確定閥體箭頭標識。
四、典型應用場景：從傳統工業到新興領域
1. 石油天然氣行業
在長輸管道中，Class600級別的WC9閘閥承擔著主干線截斷任務，其全焊接閥體設計可承受頻繁壓力波動。在頁巖氣開采現場，抗硫閘閥通過采用抗氫脆材料（如L80-1），有效防止硫化氫腐蝕引發的閥體開裂。
2. 化工生產裝置
PTA（精對苯二甲酸）生產中，介質含98%濃硫酸，普通碳鋼閘閥3個月即失效。改用哈氏合金C-276制造的閘閥后，通過優化鑄造工藝消除晶間腐蝕，使用壽命延長至8年以上。
3. 電力行業
超超臨界火電機組主蒸汽管道采用F91鍛鋼閘閥，其閥體經12小時固溶處理，晶粒度達ASTM 5級，在620℃高溫下仍保持良好蠕變強度，確保機組連續運行2年無需停機檢修。
4. 新能源領域
氫能輸送管道對閥門密封提出嚴苛要求。某企業研發的316L不銹鋼閘閥，通過激光熔覆技術在密封面沉積0.5mm厚的鎳基合金層，在70MPa氫氣壓力下實現氦質譜檢漏合格標準（1×10?1?Pa·m3/s）。
從工業***初期的手動閘閥到如今的智能物聯網閘閥，其技術演進始終圍繞"安全、***、智能"三大主題。隨著材料科學、制造工藝和信息技術的深度融合，閘閥正在向更高壓力（Class4500）、更低溫（-269℃液氦工況）、更智能化的方向發展。在"雙碳"目標推動下，閘閥的輕量化設計、低泄漏技術和數字化集成能力將成為行業創新***，為全球能源轉型提供關鍵裝備支撐。
