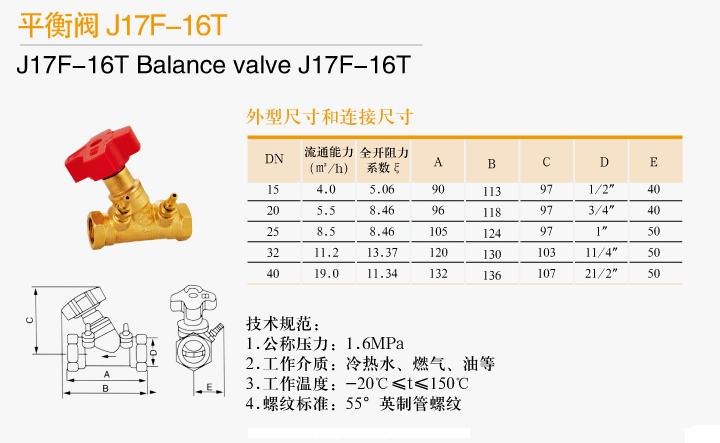

平衡閥J17F-16T技術規范：

1.公稱壓力：1.6MPa；

2.工作介質：冷熱水、燃?xì)?、油等?/p>

3.工作溫度：-20℃≤t≤150℃；

4.螺紋標準：55°英制管螺紋；

平衡閥是一種在水力工況下起到動態、靜態平衡調節功能的特殊閥門，主要用于平衡管道或容器中各部分的壓力差或流量差，確保系統穩定運行。

一、分類與工作原理

平衡閥主要分為以下三類：

靜態平衡閥

別名：手動平衡閥、數字鎖定平衡閥、雙位調節閥等。

原理：通過改變閥芯與閥座的間隙（開度），調整閥門的流通能力（Kv值），從而改變流體阻力，實現流量調節。

作用：消除系統阻力不平衡現象，按設計比例分配水量，確保各支路流量同步增減。

應用場景：總管、立管、水平支管及末端等位置，效果等同于同程管。

動態平衡閥

動態流量平衡閥：

別名：定流量閥、自力式流量控制閥等。

原理：根據系統壓差變化自動調整阻力系數，在壓差范圍內保持流量恒定。當壓差增大時，閥門自動關??；壓差減小時，閥門自動開大。

應用場景：定流量系統或一次側定頻主機出口處。

動態壓差平衡閥：

別名：自力式壓差控制閥、差壓控制器等。

原理：利用壓差作用調節閥門開度，通過閥芯壓降變化彌補管路阻力變化，保持壓差恒定。當系統壓差增大時，閥門自動關??；壓差減小時，閥門自動開大。

應用場景：通常與靜態平衡閥配套使用，需靜態平衡閥配合精確調試。

壓差無關型平衡閥

原理：結合靜態與動態平衡功能，在壓差波動時仍能維持流量恒定，適用于對水力穩定性要求極高的系統。

二、核心功能與優勢

流量調節與分配

通過改變閥芯開度，精確控制流體阻力，實現流量按設計比例分配，避免部分支路流量過大或過小。

壓力平衡

動態平衡閥可自動適應系統壓差變化，維持流量恒定；靜態平衡閥通過手動調節消除阻力不平衡，確保系統壓力穩定。

節能與效率提升

克服“大流量、小溫差”現象，減少能源浪費。例如，在供熱系統中，平衡閥可降低采暖平均室溫、提高空調平均室溫，從而節省能耗。

系統保護與穩定性

吸收網路壓力波動，克服內擾（如被控環路內部阻力變化），維持施加于被控環路的壓差恒定，防止設備因壓力或流量異常損壞。

簡化調試與維護

閥門設有開啟度指示、開度鎖定裝置及測壓小閥，配合專用智能儀表可一次性調試鎖定，減少后期維護工作量。

三、應用場景

鍋爐/冷水機組水流量平衡

并聯安裝多臺機組時，通過平衡閥確保每臺機組獲得設計流量，避免因阻力差異導致流量分配不均，保障機組安全運行。

熱力站一、二次環路水流量平衡

在熱電站或集中鍋爐房向熱力站供熱水系統中，平衡閥可確保各熱力站及二次環路獲得設計流量，提高供熱效率。

小區供熱管網水流量平衡

由鍋爐房向多幢建筑供熱時，平衡閥可消除近環路剩余壓頭，解決近端過熱、遠端過冷問題，實現流量均衡分配。

建筑物內供熱/冷管網水流量平衡

在立管、支管等位置安裝平衡閥，確保所有末端裝置達到設計流量，提升系統舒適性與能效。

工業流體系統

適用于化工、食品等行業，根據流體性質、流量要求及工藝特點選擇耐腐蝕或符合衛生標準的平衡閥。

四、選型與安裝要點

選型依據

系統類型：***空調、供熱、給排水等系統需根據流量、壓力、溫度等參數選擇合適閥門。

流量范圍：確定系統***大/***小流量需求，避免閥門過小無法正常工作或過大導致磨損。

壓力等級：閥門公稱壓力應大于系統***大工作壓力，并考慮壓力波動與沖擊。

溫度范圍：根據流體溫度選擇耐溫性能匹配的閥門，防止密封失效或材料老化。

安裝位置

平衡閥可安裝在供水管或回水管上，但推薦安裝在回水管（尤其高溫環路），便于調試且無需額外設置截止閥。

安裝時需確保管子與閥體端面垂直，避免閥體變形；密封材料需清潔干凈，手柄啟閉范圍內無阻礙物。

調試與鎖定

使用專用智能儀表連接測壓小閥，輸入設計流量值后，儀表自動計算并鎖定閥門開度，實現系統水力平衡。

調試完成后，閥門開度變動后可恢復至原鎖定位置，確保系統長期穩定運行。

五、注意事項

系統調節方式兼容性

集中量調節（如水泵變速調節）時，避免使用平衡閥，否則可能導致流量分配混亂。

質調節（僅改變供水溫度）時，可采用平衡閥，因調節不改變系統水力工況。

分階段流量調節***

系統采用分階段改變流量質調節時，每個階段需重新設定控制流量或壓差，增加運行管理難度，不建議使用平衡閥。

維護與更換

定期檢查閥門密封性能、開度指示及鎖定裝置，發現泄漏或故障及時維修或更換。

鍛壓黃銅磁性帶鎖球閥 Q11F-16T 的技術規范可歸納如下：

1. 公稱壓力：1.6MPa（部分場景下可兼容 1.0~2.5MPa 范圍，具體需結合型號與使用條件確認）。

2. 工作介質：適用于冷熱水、燃?xì)狻⒂偷确歉g性介質，涵蓋水、油品、空氣、飽和蒸氣等常見流體。

3. 工作溫度：常規適用范圍為 -20℃≤t≤120℃，部分產品通過材料優化或密封升級可擴展至 -20℃≤t≤150℃，需以具體型號參數為準。

4. 螺紋標準：采用 55°英制管螺紋（如 R 錐螺紋），符合國際通用規范，確保與管道系統的兼容性。

鍛壓黃銅磁性帶鎖球閥結構特性：

- 該閥門采用黃銅鍛壓工藝，球體結構配合浮式密封設計，具有低流阻（實際為零）、結構緊湊、啟閉靈活等優勢。鎖具部分采用內置式九十度啟閉與多極性磁控裝置，非專用工具無法開啟，安全性高。

鍛壓黃銅磁性帶鎖球閥應用場景：

- 廣泛用于暖通系統、空調系統、燃?xì)夤艿赖裙っ窠I(lǐng)域，滿足流體通斷控制需求。

鍛壓黃銅磁性帶鎖球閥安裝要求：

- 安裝時需確保管子與閥體端面垂直，避免閥體變形；密封材料需清潔干凈，手柄啟閉范圍內無阻礙物。
