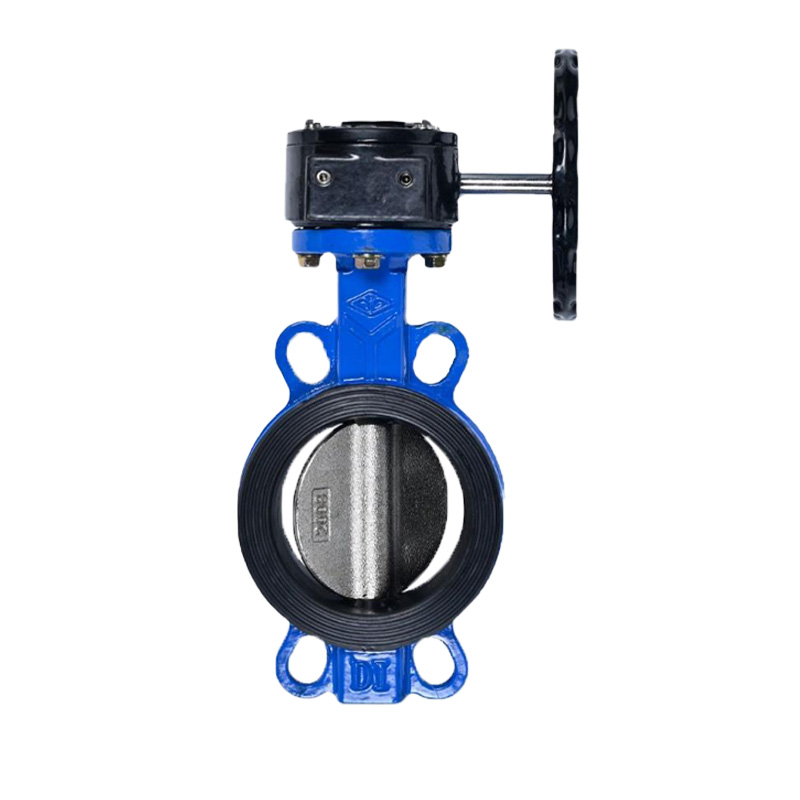

蝶閥是一種通過旋轉圓盤形啟閉件（蝶板）90°左右來實現啟閉或調節管道內介質流量的閥門，具有結構簡單、體積小、重量輕、啟閉迅速、驅動力矩小等特點，廣泛應用于化工、石油、天然氣、食品、制藥、冶金、水處理等行業的管道系統中，用于控制流體介質的流量、壓力和溫度。

一、核心結構與工作原理

1. 結構組成

- 閥體：圓柱形通道，內部設有流道用于輸送流體。

- 蝶板：圓形啟閉件，繞閥軸旋轉以控制閥口開關狀態。

- 閥軸：驅動部件，通過旋轉帶動蝶板運動。

- 密封結構：包括軟密封（如橡膠、聚四氟乙烯）和硬密封（如金屬對金屬），適應不同工況需求。

2. 工作原理

- 蝶板繞閥軸旋轉0°~90°，旋轉至90°時閥門全開，實現介質流通或截?cái)唷?nbsp;

- 通過調節蝶板角度，可精確控制介質流量，適用于流量調節場景。

二、性能優勢

1. 結構緊湊

- 體積小、重量輕，安裝尺寸小，節省空間，尤其適合大口徑管道。

- 結構簡單，制造和維護成本低。

2. 啟閉迅速

- 90°往復回轉即可完成啟閉，操作簡便，響應速度快。

3. 流體阻力小

- 蝶板流線形設計，流體阻力損失小，節能效果顯著。

4. 調節性能好

- 調節特性近似等百分比，適用于流量調節，開度在30°~80°之間時調節靈敏。

5. 驅動方式多樣

- 支持手動、蝸輪傳動、電動、氣動、液動、電液聯動等多種驅動形式，可實現遠距離控制和自動化操作。

三、分類與適用場景

1. 按結構形式分類

- 同心蝶閥（中線蝶閥）：閥桿軸心、蝶板中心、本體中心重合，結構簡單，但密封性能受溫度***，適用于低壓、低溫場合。

- 單偏心蝶閥：閥桿軸心偏離蝶板中心，減少蝶板與閥座的擠壓，適用于軟密封場景。

- 雙偏心蝶閥：閥桿軸心既偏離蝶板中心，也偏離本體中心，消除蝶板與閥座的不必要刮擦，適用于高溫、高壓場合。

- 三偏心蝶閥：在雙偏心基礎上進一步優化，實現雙向密封，耐高溫、高壓、耐腐蝕，性能***優。

2. 按密封形式分類

- 軟密封蝶閥：密封性能好，但耐溫、耐壓能力有限，適用于低壓、低溫、非腐蝕性介質。

- 硬密封蝶閥：耐高溫、高壓、耐磨損，適用于高溫、高壓、腐蝕性介質。

3. 按連接方式分類

- 對夾式蝶閥：結構緊湊，占用空間小，適用于空間有限的場合。

- 法蘭式蝶閥：安裝牢固，便于檢修，適用于需要頻繁拆卸的場合。

- 焊接式蝶閥：適用于高溫、高壓管道，密封性能可靠。

4. 按驅動方式分類

- 電動蝶閥：以電為驅動力，動作力矩大，適用于大口徑管道和自動化控制系統。

- 氣動蝶閥：以壓縮空氣為驅動力，響應速度快，適用于小直徑管道和需要快速啟閉的場合。

- 液動蝶閥：適用于高安全等級系統，如汽輪機抽氣管路、高爐煤氣余壓發電裝置等。

四、應用領域

1. 化工行業

- 控制各種腐蝕性介質的流量，如酸、堿、鹽溶液等。

- 典型應用：雙偏心硬密封蝶閥，適用于高溫、高壓、腐蝕性介質。

2. 石油天然氣行業

- 用于油氣管道的啟閉和調節，如天然氣輸送管道、煉油廠管道等。

- 典型應用：三偏心金屬密封蝶閥，耐高溫、高壓、耐腐蝕。

3. 水處理行業

- 控制水、污水、泥漿等介質的流量，如污水處理廠、自來水廠等。

- 典型應用：軟密封偏心蝶閥，適用于通風除塵管路的雙向啟閉及調節。

4. 食品制藥行業

- 用于食品、飲料、制藥等行業的流體控制，要求材料無毒、無味、耐腐蝕、易清洗。

- 典型應用：食品級蝶閥，符合衛生標準。

5. 電力行業

- 控制蒸汽、水等介質的流量，如熱力發電、核電站等。

- 典型應用：高溫蝶閥，適用于高溫介質的控制。

五、選型關鍵參數

1. 材質選擇

- 閥體材質：根據介質特性選擇，如鑄鐵（適用于一般水、污水）、不銹鋼（適用于腐蝕性介質）、碳鋼（適用于中低壓、非腐蝕性介質）。

- 閥芯材質：橡膠（適用于低溫、低壓、非腐蝕性介質）、聚四氟乙烯（適用于各種腐蝕性介質）、金屬（適用于高溫、高壓、磨損性介質）。

- 閥座材質：丁腈橡膠（適用于油類介質）、氟橡膠（適用于強腐蝕性介質）、石墨（適用于高溫、高壓蒸汽介質）。

2. 壓力與溫度等級

- 根據管道系統的工作壓力和溫度選擇，確保蝶閥的壓力等級不低于管道系統的***高工作壓力。

- 常見壓力等級：PN1.0、PN1.6、PN2.5、PN4.0等。

- 溫度范圍：橡膠密封蝶閥一般適用于-40℃~120℃，金屬密封蝶閥可適用于更高溫度。

3. 口徑與流量需求

- 根據管道直徑選擇合適口徑的蝶閥，確保通徑匹配，減少壓力損失。

- 考慮介質的流量需求，選擇具有合適調節特性的蝶閥。

4. 密封性能要求

- 根據工況需求選擇軟密封或硬密封蝶閥。

- 泄漏量是衡量密封性能的重要指標，需根據系統要求選擇合適的泄漏等級。

5. 安裝位置與空間***

- 根據安裝位置和空間布局選擇合適的結構形式和連接方式。

- 空間有限時選擇對夾式蝶閥，需要頻繁拆卸時選擇法蘭式蝶閥。
